کارخانه ساختمانی ساختمانی فولادی کارگاه کارخانه SGS BV CE تایید شده

کارخانه ساخت و ساز فولادی پیش ساخته

نام پروژه: کارخانه جدید کارگاه دو قطعه

تعداد طبقه ها، ارتفاع و مساحت ساختمان: طبقه اول بالای زمین در این پروژه. ارتفاع کل ساختمان های بالای زمین 10.650 متر است.

ارتفاع طبقه اول 10.50 متر است. مساحت ساختمان 20790.31 متر مربع است.

شکل ساختار معماری: اتخاذ ساختار فولاد سبک، ساختار چارچوب جزئی و عمر طراحی ساختارهای اصلی

محدود به 50 سال؛ سطح ایمنی ساختاری سطح 2 است، شدت تقویت لرزه ای 7 درجه است و گروه بندی زلزله طراحی:

گروه سوم با شتاب پایه 0.10g طراحی شده است.

درجه مقاومت در برابر آتش: قسمت بالای زمین دارای درجه مقاومت در برابر آتش سطح دو است.

دیوارهای غیر تحمل کننده سازه فولادی از صفحه های فولادی مسطح پلی اورتان ساخته شده اند و سازه های پایه دیواره های بیرونی کارخانه به ارتفاع بالا هستند

در زیر 1.2 متر، این یک دیوار 200 ضخیم بتن گازدار با کاشی های خاکستری است. ارتفاع بالاتر از 1.2 متر

دیوار از 100 میلی متری پنبه شیشه ای ساخته شده است و یک صفحه فولاد تک لایه ای است.

پانل بیرونی پانل دیوار از ورق فولاد آلومینیوم 0.7mm ضخیم زینک پوشانده شده و پانل داخلی از 0.5mm ضخامت آلومینیوم زینک پوشانده ورق فولاد پوشانده شده ساخته شده است

تخته. پانل داخلی دیوار از صفحه فولادی پرفایل سفید 0.5 میلی متری ساخته شده است که در سمت داخلی پرلین نصب شده است.

سقف 2: سقف فلزی

1.0.6 ضخامت HV-470 نوع 360 درجه پوشیده قفل آلومینیوم زنک لایه بیرونی پرش صفحه فولاد رنگ (سطح بیرونی سقف سفید شیر است)

رنگ)

2.100 ضخامت صورتی ساختاری فولادی فوق العاده نازک پنبه شیشه ای ویژه با ورق آلومینیوم (گسستگی عمده حداقل

16kg/m3, رسانایی حرارتی بیش از 0.037w/mk)

3سقف های فولادی گالوانیزه شده گرم

4.0.5mm 980 نوع گالوانیزه بر روی صفحه فولادی رنگ داخلی (با سطح سفید شیری)

دیوار بیرونی 3: دیوار خارجی صفحه فولاد رنگی، برای دیوارهای بیرونی سازه های فولادی بیش از 1.2 متر استفاده می شود

1.0ورق فولادی آلومینیومی زینک پوشش داده شده با ضخامت.7 میلی متر

2.100 ضخامت صورتی ساختاری فولادی فوق العاده نازک پنبه شیشه ای ویژه با ورق آلومینیوم (گسستگی عمده حداقل

16kg/m3, رسانایی حرارتی بیش از 0.037w/mk)

3سقف های فولادی گالوانیزه شده گرم

4.0ورق فولادی آلومینیومی زینک پوشش داده شده با ضخامت.5 میلی متر (سطح پانل داخلی سفید شیری است)

بعد از اتمام قرار دادن، قوانین برای پیچ های لنگر را پیدا کنید.

پیدا کردن قوانین: این مورد نیاز است که تمام پیچ لنگر در موقعیت است، و پس از قرار دادن ستون فولاد باید در یک خط مستقیم

جوش پیچ های لنگر باید به طور محکم متصل شود در حالی که محور و ارتفاع را تضمین می کند.پایین پیچ و پایین بولت باید به طور متقاطع جوش محکم با تقویت اصلیبعد از اتمام جوشکاری، پیچ ها را برای بازرسی تکان دهید.

نصب تخته ها و ستون های فولادی

هنگام بلند کردن ستون های فولادی، مغز های پایه باید از قبل برابر شوند. در طول بلند کردن، هیچ کس اجازه ندارد در محدوده بلند کردن جرثقیل بایستد.بعد از اینکه ستون های فولادی اساسا در محل هستند، مردم بايد نصبشون کنن. مغز لنگر بايد محکم بشه

بلند کردن تخته های فولادی پس از مونتاژ: پس از اتمام ساخت میله های تخته های فولادی/پایبندی ستون، تخته های فولادی بلند می شوند.

سقف ها تقسیم می شوند و بولت ها نصب می شوند. از نوع Z برای فاصله های بزرگ و نوع C برای فاصله های کوچک استفاده کنید.

نصب پانل های سقف

نصب پنل های دیواره داخلی: پنل ها موازی با ستون های فولادی هستند و باید توجه شود که مفاصل بین دو پنل بیش از حد بزرگ نباشد.ناخن هاي خودکشي بايد مستقيم باشند، تخته باید صاف و مستقیم باشد و فاصله بین ناخن های خودکلاسی باید سازگار باشد

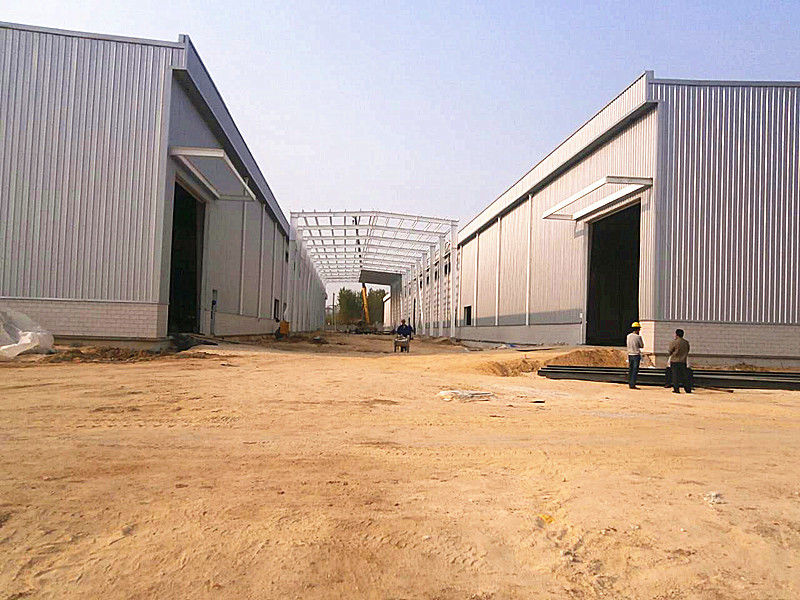

عکس های تمام شده:
